SQGH微油变频螺杆真空泵
SQGH微油变频螺杆真空泵

产品介绍

微油变频螺杆真空泵产品特点:

★ 新型自主专利节能型螺杆齿型的应用为你提供更大的行业竞争优势;

★ 采用真空专用排口与压力点、流道设计,可无需搭配油泵使用且在较高真空度下能维持低振动和低噪音运行;

★ 锥度通轴螺杆转子搭配高效永磁变频一体电机,降低泵体运转振动,大幅提高传动效率,拥有宽频调速区间,易于变频控制,动态响应灵敏,可精确调节真空度,降低电网压力;

★ 轻松在2000Pa真空度下维持大抽速稳定运行,负压稳定,最高真空可达30Pa;

★ 可替换市场上粗真空应用中的同类产品,尤其液环泵、旋片泵、爪式泵与活塞泵,节能效果可达30%-85%;

★ 更高效节能:一体式螺杆节能主机,永磁变频系统;

★ 更稳定可靠:静音低振、更换便捷、超低含油、减少污染;

★ 更智能更人性化:联动控制、预警提示、云互联网;

★ 更低噪音:真空性能试验、经久可靠、独立风道、克服各种工况。



性能综合对比







水环式真空泵

螺杆式真空泵

真空压力

极限真空度3300pa

极限真空度60pa

环境

每台真空泵均需配备独立水管、独立电控箱;

需配备循环水泵、冷却水塔等不断补充冷却水;

夏天工作液体长期处于高温状态,车间水雾弥漫;加速车间内部铁架、各种金属设备、金属钢梁等腐蚀速度;

面对严峻的环保要求,需额外建设污水处理设备。

高度集成,高智能化,机器前端直接连接真空管道、连接电源线即可开机运行,无需基础及配备其他设备,在特殊工况条件下需要附加前置过滤设备。

机械效率

一般效率30%左右;

水环真空泵标定是15℃水温,100%相对湿度进气的抽速最大值,一般冷却水温度高于15℃,抽速只有标定的60-80%。

一般效率30%左右;

节能率可达25%-50%。





一体式螺杆真空泵的核心技术


SQGH系列节能螺杆真空泵采用新一代的螺杆型线,螺杆转子齿型精度优于业界,轻载运作。

超凡的一体式螺杆主机结构,电机直接驱动,无传动损失,您可以获得近100%的传动效率!

矢量变频控制,相应迅捷,合理分配电流值,转矩提升效果更加优异。

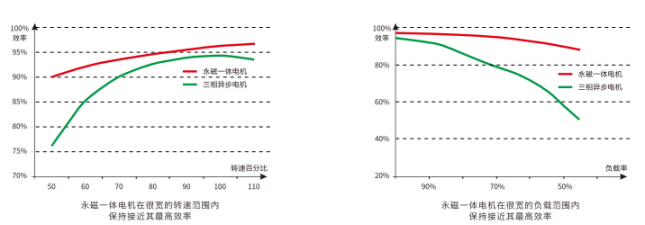

全系列永磁变频技术


SQGH微油螺杆真空泵采用一体式永磁变频专用电机,使驱动电机效率大大提高,从而实现节能。
√采用高娇顽力,耐高温永磁体,保证150℃不消磁;
√超大转矩设计,是常规3000转永磁电机的一倍转矩;
√无级变速,宽频调速范围,弱磁控制是一般永磁电机的一倍,易于变频控制,动态相应性能好,可以快速大范围相应调节,也可精准调节控制真空泵;
√变频调节启动,启动平滑,减少对电网的冲击;
√超一级能效,电机效率高达98%以上;
√高效率因数达98%以上,减轻客户电网压力,保持电网品质,降低设备的视在电流。

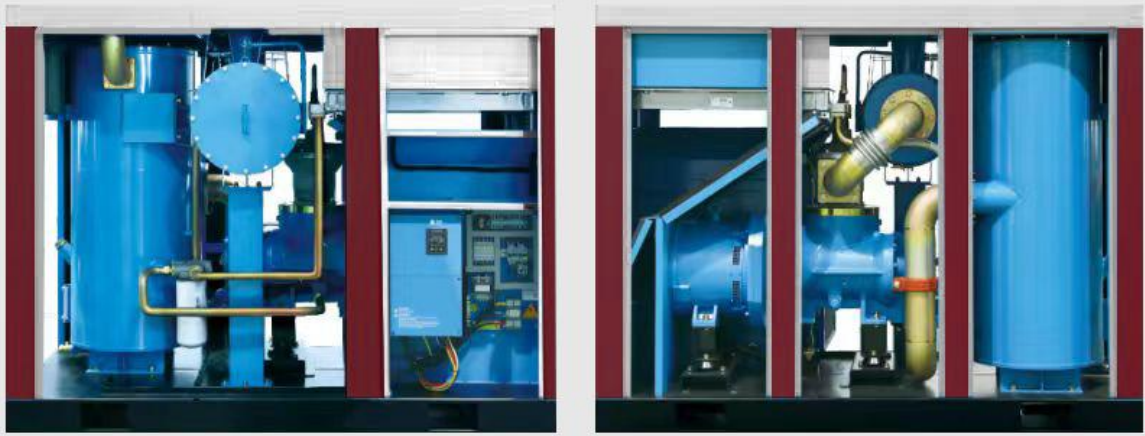

部件介绍





一体式螺杆主机:
电机直接驱动,无传动损失,减少传动故障。
永磁变频控制,响应迅捷,大扭矩。

轴流风机:功耗低、散热快。稳固可靠、节能环保。

隔音罩:
通过消音泡沫和金属材板的声音反射大幅降低噪音。
降低真空泵机房的隔音装置成本。

一体化变频器驱动器:
带有完全集成的变频器的电器柜:无需额外工程和安装。
专门选择的驱动部件:参数设置可精准实现更高效率。
优化部件的选择。
降低安装成本。

微电脑控制器:
集成式真空泵控制系统。
显示整体系统性能状态,主动提示保养维修信息,故障和安全停机劲警报。

专用进气阀:
自动控制开度,保证主机喷油量及润滑油的循环。
超低油路损失、整体效率提升。
常开式电磁阀控制,急停自动关闭,防止喷油。

油气分离桶:
采用更佳的流速和结构设计,使含油量≤3ppm。
方便维护保养。

空气过滤器:专利设计,全封闭结构,过滤等级高,确保真空度的维持。使用寿命长,延长保养间隔时间。



技术参数

型号

电机功率(kW)

流速(㎥/h)

极限真空(-Kpa)

进口尺寸

出口尺寸

外形尺寸(mm)

重量(kg)

SQGH-7.5PM

7.5

588

99.97

DN80

DN65

1500*880*1460

805

SQGH-11PM

11

690

99.97

DN100

DN65

1850*920*1490

1040

SQGH-15PM

15

876

99.97

DN100

DN65

SQGH-18.5PM

18.5

1062

99.94-99.92

DN150

DN100

2000*1000*1670

1280

SQGH-22PM

22

1320

99.94-99.92

DN150

DN100

SQGH-30PM

30

1620

99.94-99.92

DN150

DN100

2300*1120*1827

1910

SQGH-37PM

37

1812

99.94-99.92

DN150

DN100

SQGH-45PM

45

2640

99.94-99.92

DN200

DN150

2860*1650*2114

3500

SQGH-55PM

55

3180

99.94-99.92

DN200

DN150

SQGH-75PM

75

4500

99.94-99.92

DN250

DN200

3300*2250*2350

5200

SQGH-90PM

90

5400

99.94-99.92

DN250

DN200



注:

1. 技术参数如有变动,不再另行通知。

2. 以上是行业标准推荐型号;如有特殊要求,可接受定制。

3. 定制特殊机型、电源等交货周期请与我们业务人员联系。



产品优势

山东圣荃动力设备有限公司是一家研发、设计、生产及销售的综合性厂家。目前拥有12000平方米厂房,其中包括大型生产车间、展示厅和质量检测实验室等。拥有多名机械工程设计师及经验丰富的员工团队和管理团队,生产理念以质量标准技术研发、完善和改进工艺流程,严抓产品质量,让圣荃的产品达到耐用、防腐等特点。


快速

大流量,缩短抽真空时间


稳定可靠

即使在恶劣的工业极端应用条件下,整个机器都配备了全流量范围的自动供气系统,可保持稳定运行。


品质防腐工艺

其经久耐用、外表美观,采用高品质材料和先进工艺,确保防腐层坚固耐用,防护效果达到最佳状态。


碳排放量低

无需用水,排口无污染,无废油排放,同时电力消耗低。


节能

变频自动控制,无忧生产。设定点控制真空度,只需提供真空度就可匹配相应抽速,节能节电;同功率段相比水环真空泵可节能30%~70%以上。


成本低

整机集成化,接线即可使用,同时润滑油内部自循环,后期维护费用低。

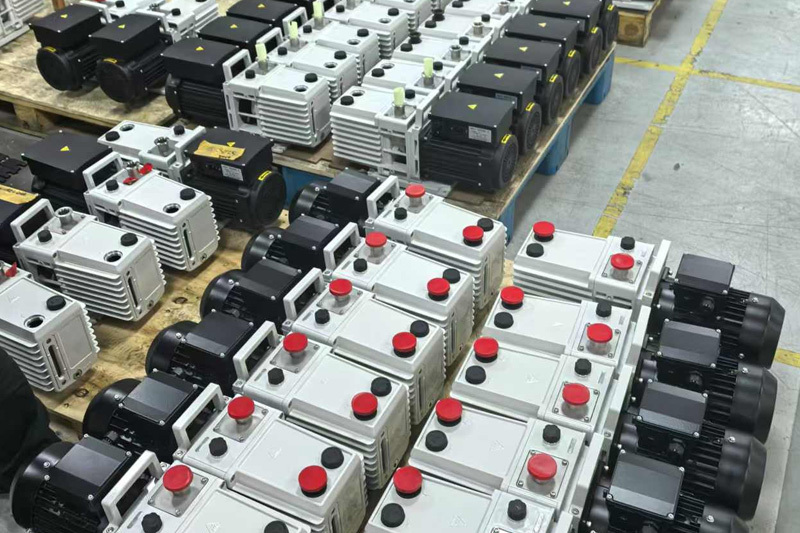

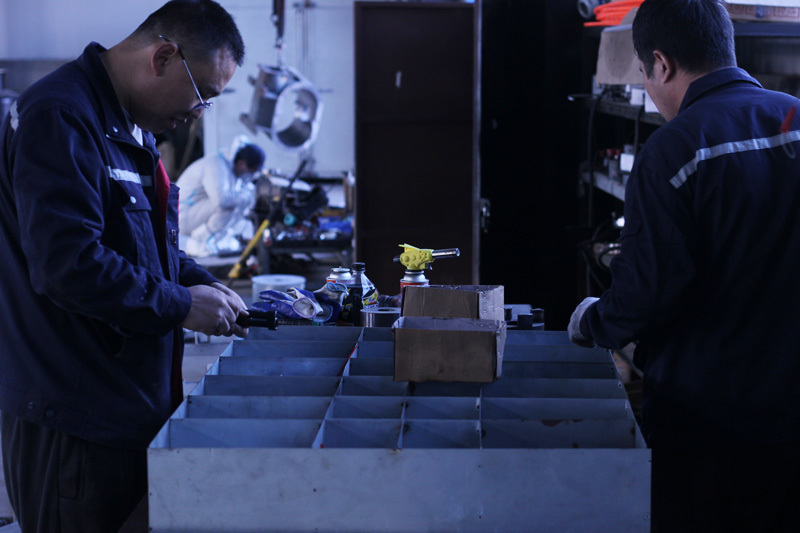

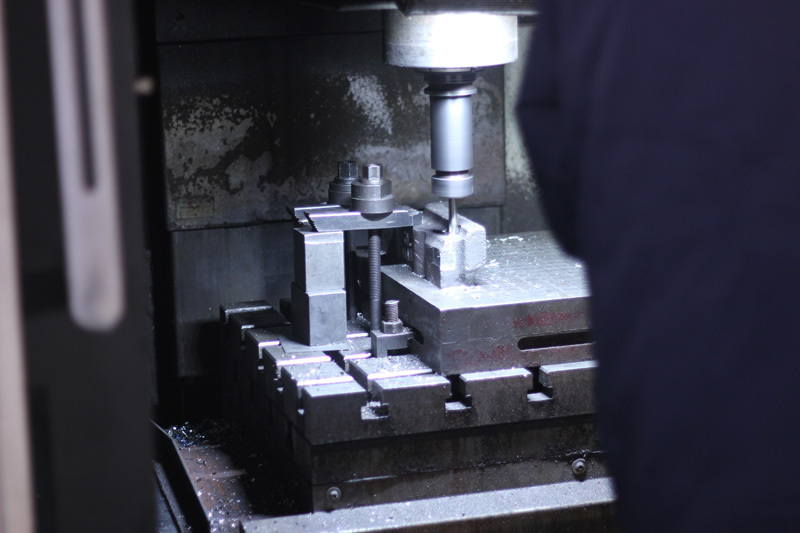

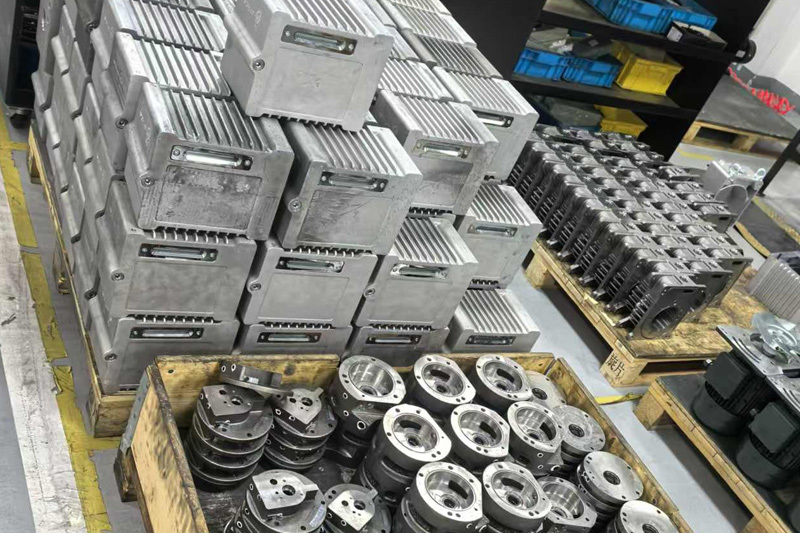

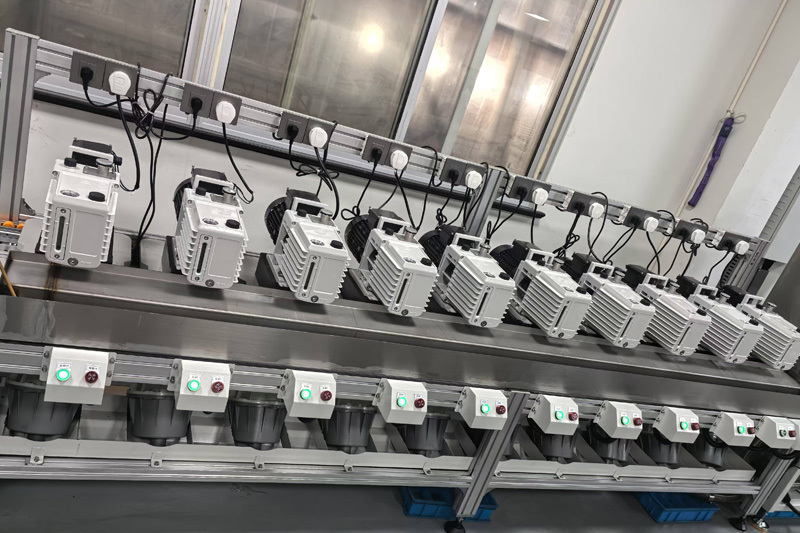

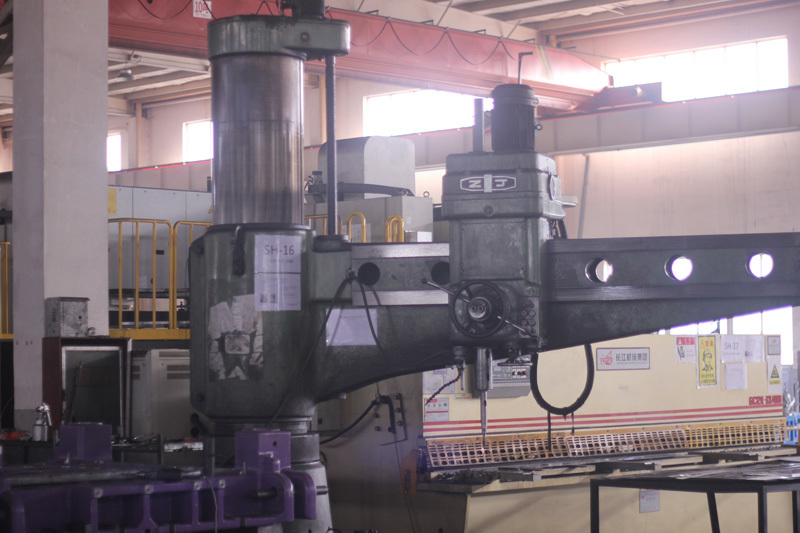

生产设备

生产设备
生产设备
生产设备
生产设备
生产设备
生产设备
生产设备
生产设备
生产设备
生产设备

应用范围

创新突破稳定品质,落实管理提高效率。产品可应用于医院、泡沫行业、家具木材、轮胎行业、纸塑行业、制药、玻璃行业、铸造、管道行业、LED、陶瓷、电子半导体、低碳环保、航天军工、普及节能医院、泡沫行业、家具木材、轮胎行业、纸塑行业、制药、玻璃行业、铸造、管道行业、LED、陶瓷、电子半导体、低碳环保、航天军工、普及节能等行业。

医疗行业

医疗行业

航天军工

航天军工

铸造工业

铸造工业

电子行业

电子行业

石油化工行业

石油化工行业

生物制药

生物制药

相关视频

关闭视频

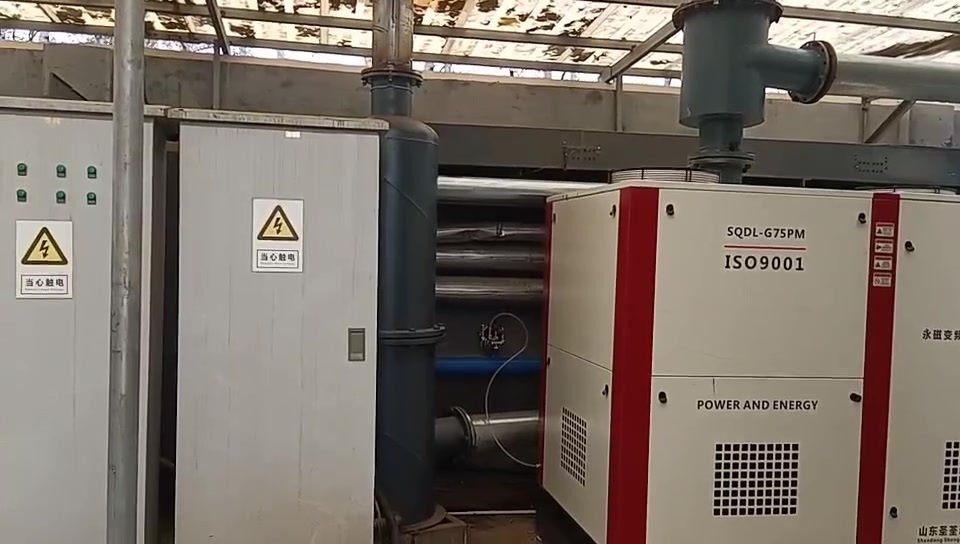

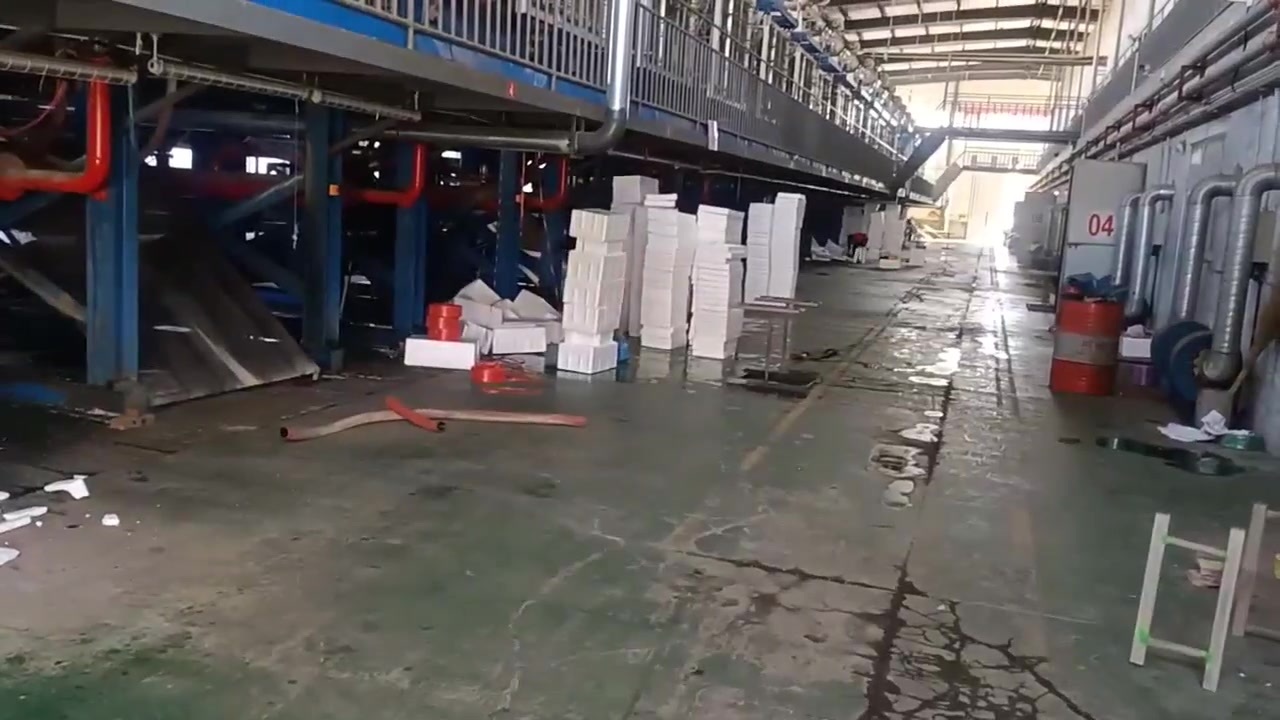

泡沫厂安装视频1

关闭视频

泡沫厂安装视频

关闭视频

客户安装视频

关闭视频

产品发货

产品视频
关闭视频

产品视频

关闭视频

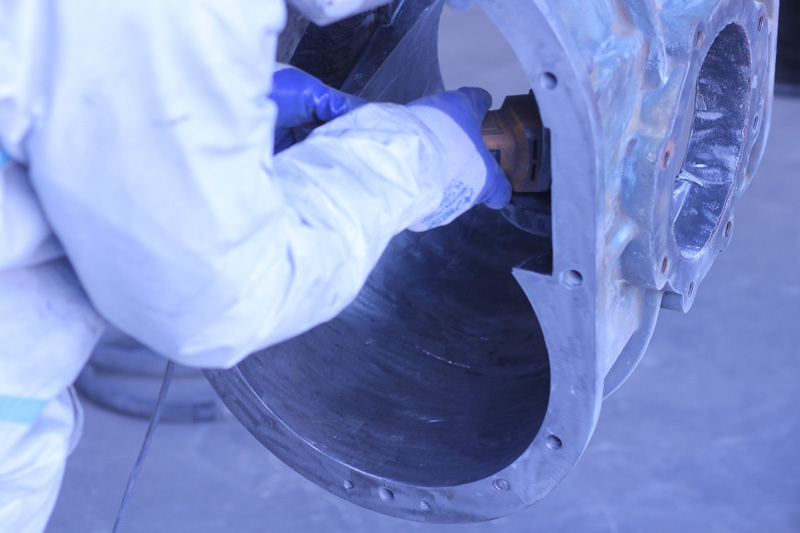

防腐工艺
